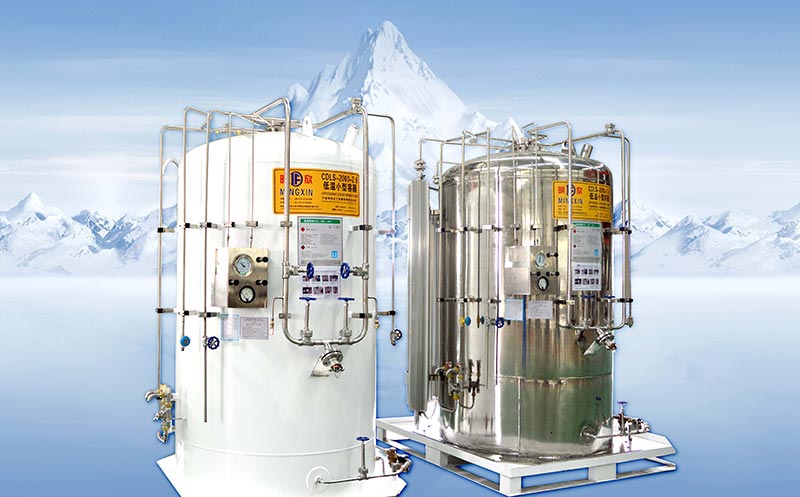

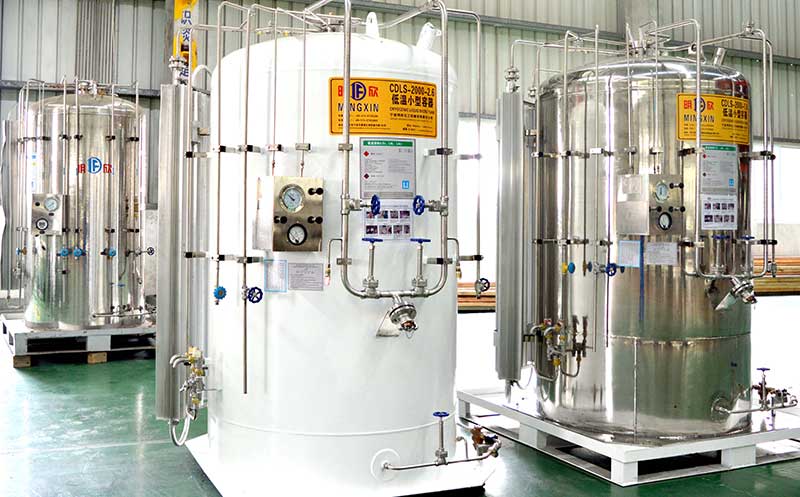

| Main Specification For Microbulk(Cryo-Ease) | |||||||||||||||||||||
| Model | CDLS-1/1.6 | CDLS-1/2.6 | CDLS-1/3.4 | CDLP-1/1.6 | CDL-1/2.2 | CDLS-2/1.6 | CDLS-2/2.6 | CDLS-2/3.4 | CDLS-2/1.6 | CDL-2/2.2 | CDLS-3/1.6 | CDLS-3/2.6 | CDLS-3/3.4 | CDLS-3/1.6 | CDLS-3/2.2 | CDLS-5/1.6 | CDLS-5/2.5 | CDLS-5/3.4 | CDLS-5/1.6 | CDLS-5/2.2 | |
| Pressure rating | Low pressure | Medium pressure | Medium pressure | Low pressure | Medium pressure | Low pressure | Medium pressure | High pressure | Low pressure | Medium pressure | Low pressure | Medium pressure | High pressure | 低压 Low pressure | Medium pressure | Low pressure | Medium pressure | High pressure | Low pressure | Medium pressure | |
| Surface treatment | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | Polish / Painting | |
| Thermal-insulating type | High vacuum multi-layers thermal-insulating | ||||||||||||||||||||
| Base-support construction | Steel bearing suitable for forklift usage | ||||||||||||||||||||
| Total volume(m3) | 1.06 | 1.06 | 1.06 | 1.11 | 1.06 | 2.1 | 2.1 | 2.1 | 2.22 | 2.1 | 3.18 | 3.18 | 3.18 | 3.34 | 3.18 | 5.27 | 5.27 | 5.27 | 5.56 | 5.27 | |
| Effective volume(m3) | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 5 | 5 | 5 | 5 | 5 | |
| Maximum working pressure (MPa) | 1.6 | 2.6 | 3.4 | 1.6 | 2.2 | 1.6 | 2.6 | 3.4 | 1.6 | 2.2 | 1.6 | 2.6 | 3.4 | 1.6 | 2.2 | 1.6 | 2.5 | 3.4 | 1.6 | 2.2 | |
| Design standard | GB/T 150.1～GB/T 150.4; GB/T 18442; Q/NMHJ 20-2017 | ||||||||||||||||||||
| Medium and maximum loading weight | LO2 (kg) | 1140 | 1140 | 1140 | / | / | 2280 | 2280 | 2280 | / | / | 3420 | 3420 | 3420 | / | / | 5700 | 5700 | 5700 | / | / |
| LN2 (KG) | 810 | 810 | 810 | / | / | 1620 | 1620 | 1620 | / | / | 2430 | 2430 | 2430 | / | / | 4050 | 4050 | 4050 | / | / | |
| Lar (KG) | 1410 | 1410 | 1410 | / | / | 2820 | 2820 | 2820 | / | / | 4230 | 4230 | 4230 | / | / | 7050 | 7050 | 7050 | / | / | |
| LCO2 (KG) | / | / | / | / | 1029 | / | / | / | / | 2058 | / | / | / | / | 3087 | / | / | / | / | 5145 | |
| LNG (KG) | / | / | / | 426 | / | / | / | / | 852 | / | / | / | / | 1278 | / | / | / | / | 2130 | / | |
| Daily Evaporation Rate (LN2) | ≤0.8% | ≤0.8% | ≤0.8% | ≤0.8% | ≤0.8% | ≤0.7% | ≤0.7% | ≤0.7% | ≤0.7% | ≤0.7% | ≤0.6% | ≤0.6% | ≤0.6% | ≤0.6% | ≤0.6% | ≤0.45% | ≤0.45% | ≤0.45% | ≤0.45% | ≤0.45% | |
| Gas Supply Capacity(Nm3/h) | 30 | 30 | 30 | 30 | 30 | 35 | 35 | 35 | 35 | 35 | 40 | 40 | 40 | 40 | 40 | 60 | 60 | 60 | 60 | 60 | |
| Weight of empty storage tank (kg) | 988（SS） 1038 （CS） |
1054（SS） 1070 （CS） |
1180（SS） 1218 （CS） |
1106（SS） 1154 （CS） |
1175（SS） 1229 （CS） |
1486（SS） 1524 （CS） |
1571（SS） 1690（CS） |
1796（SS） 1890（CS） |
1546（SS） 1640 （CS） |
1756（SS） 1870 （CS） |
1849（SS） 1973 （CS） |
1983（SS） 2023 （CS） |
2223（SS） 2263（CS） |
1893（SS） 1936 （CS） |
2394（SS） 2428 （CS） |
3225（SS） 3311（CS） |
3475（SS） 3410 （CS） |
3919（SS） 3854（CS） |
3370（SS） 3994 （CS） |
4033（SS） 4110 （CS） |
|
| Dimension (mm) | 1400×1400×2444 | 1400×1400×2444 | 1400×1400×2444 | 1400×1400×2534 | 1400×1400×2444 | 1700×1700×2680 | 1700×1700×2680 | 1700×17000×2680 | 1700×1700×2780 | 1700×1700×2680 | 1850×1850×2945 | 1850×1850×2945 | 1850×1850×2945 | 1850×1850×3050 | 1850×1850×2945 | 2250×2250×3060 | 2250×2250×3060 | 2250×2250×3060 | 2250×22500×3150 | 2250×2250×3060 | |
| Note: CS outer shell needs to be sand-blasted and painted. |
|||||||||||||||||||||
